軟板廠即軟性電路板（FPC，Flexible Printed Circuit）生產工廠。以下是關于軟板廠的詳細介紹：

產品介紹

軟性電路板的定義與特點

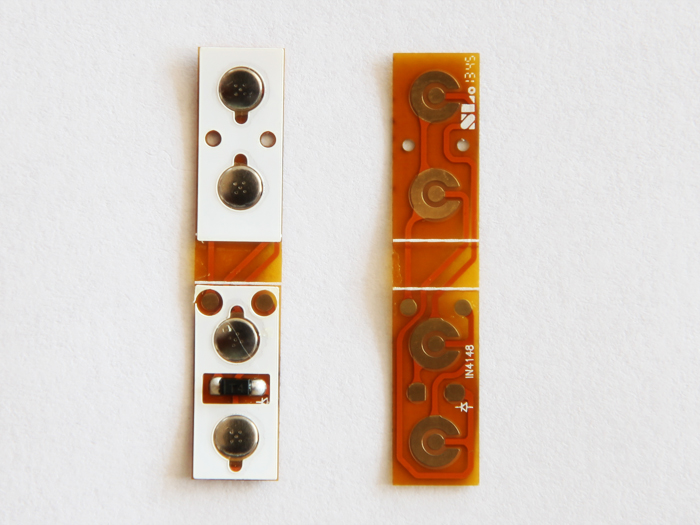

軟性電路板是一種具有高度可靠性和絕佳可撓性的印刷電路板。它以聚酰亞胺或聚酯薄膜等為基材，通過在上面蝕刻出導電線路而制成。與傳統的硬板相比，軟板能夠承受數百萬次的彎曲而不會損壞，可用于實現三維的立體布線，有效地縮小電子產品的體積。

例如，在折疊屏手機中，軟板可以隨著屏幕的折疊而彎曲，保證信號的正常傳輸，而不會像硬板那樣在彎曲過程中出現線路斷裂的情況。

產品應用領域

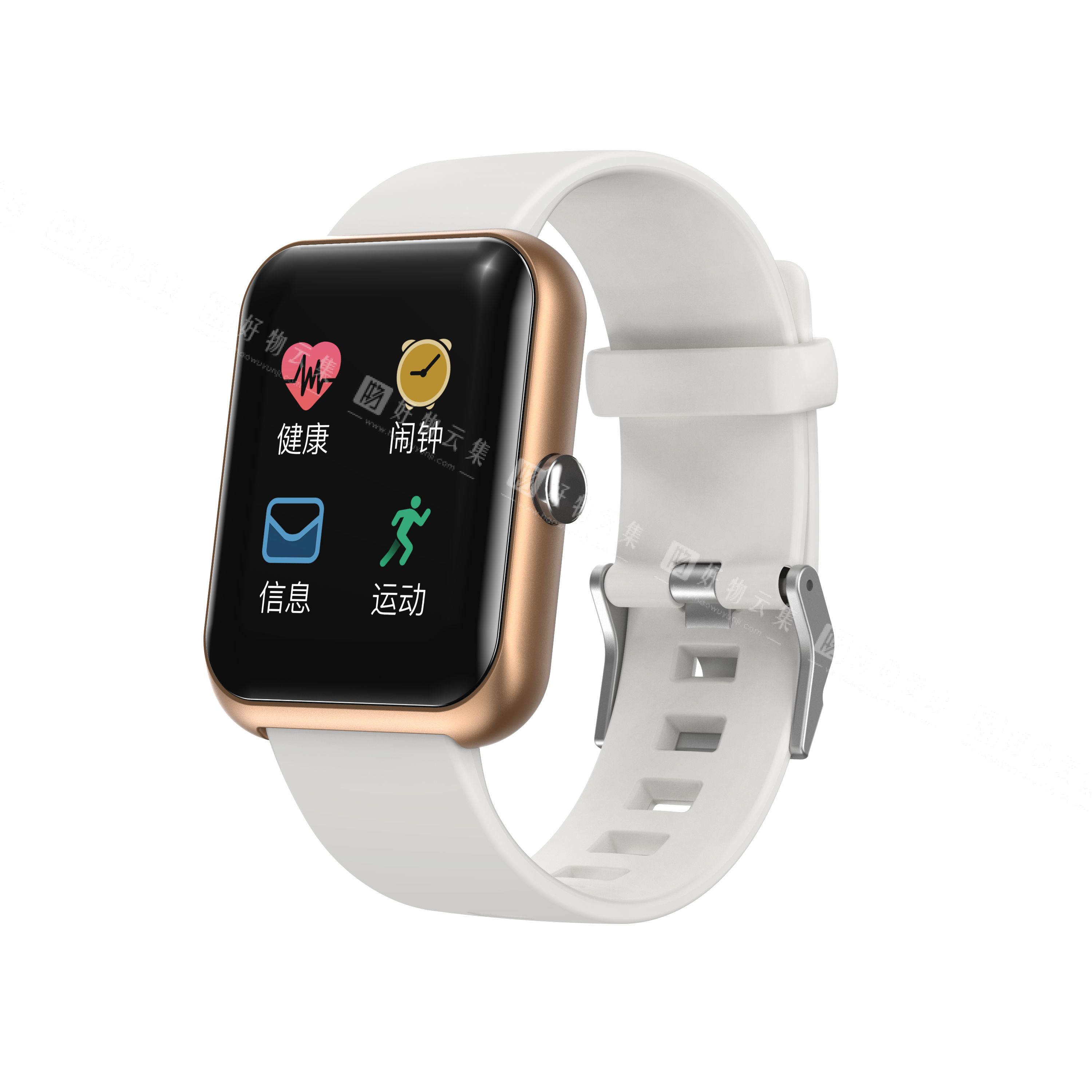

消費電子領域：這是軟板最大的應用市場之一。除了折疊屏手機，像平板電腦、智能手表等設備也廣泛使用軟板。在智能手表中，軟板能夠貼合手腕的形狀，并且可以在有限的空間內連接各種傳感器、顯示屏和芯片等部件。

汽車電子領域：汽車的電子控制系統越來越復雜，軟板用于連接汽車內部的各種電子設備，如車載娛樂系統、儀表盤、安全氣囊系統等。軟板能夠適應汽車內部復雜的空間環境，并且具有良好的抗振動和抗干擾性能。

醫療電子領域：例如在可穿戴醫療設備中，像動態心電圖監測儀等，軟板可以很好地貼合人體皮膚，確保監測數據的準確傳輸，同時患者在活動過程中軟板也不會因為彎曲而失效。

FPC生產流程

設計環節

軟板廠的設計團隊首先要根據客戶的需求，如電子產品的功能、尺寸、形狀以及對軟板的電氣性能要求等進行設計。這包括確定線路的布局、層數、過孔的位置等。設計過程中需要使用專業的電子設計自動化（EDA）軟件，通過模擬和分析來確保設計的可行性和可靠性。

例如，在設計一款用于小型無人機的軟板時，要考慮到無人機有限的內部空間和對信號傳輸的高要求，設計出緊湊且高效的線路布局，同時還要考慮軟板與無人機其他硬件部件的連接方式。

材料準備

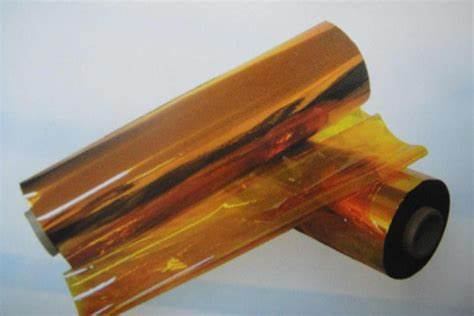

主要的材料包括基材（如聚酰亞胺薄膜）、銅箔、覆蓋膜等。聚酰亞胺薄膜具有優異的耐高溫、耐化學腐蝕和機械性能，是軟板理想的基材。銅箔用于形成導電線路，其厚度和質量會直接影響軟板的電氣性能。覆蓋膜用于保護線路，防止線路受到外界環境的侵蝕。

這些材料在采購時都有嚴格的質量標準，需要對供應商進行嚴格的篩選和檢驗，以確保材料符合生產要求。

線路制作

成像（曝光）：將設計好的線路圖案通過光刻技術轉移到涂有感光材料的銅箔或基材上。這就好比是用相機拍攝照片，把軟件中的線路設計 “拍” 到實際的材料上，通過曝光設備，利用紫外線等光線使感光材料發生化學反應，形成線路圖案的潛像。

蝕刻：通過化學蝕刻液將不需要的銅箔部分去除，從而得到所需的導電線路。這個過程需要精確控制蝕刻液的濃度、溫度和蝕刻時間等參數，以確保線路的精度和質量。

電鍍：為了增強線路的導電性和耐腐蝕性，會對線路進行電鍍處理，通常會鍍上一層薄金或者錫等金屬。例如在一些對信號傳輸要求極高的軟板中，鍍金針腳可以降低接觸電阻，提高信號傳輸的質量。

軟板表面處理與成型

表面處理：包括防氧化處理、涂覆阻焊劑等。阻焊劑可以防止焊接過程中焊錫在不需要的地方粘連，確保焊接的準確性。同時，對軟板表面進行防氧化處理可以延長軟板的使用壽命。

成型：根據產品的最終形狀要求，將軟板切割成合適的尺寸和形狀。對于一些復雜形狀的軟板，可能需要采用激光切割或者模具沖壓等多種成型方式。例如，在生產一些具有不規則外形的醫療設備軟板時，激光切割可以精確地切割出所需的形狀，同時避免對軟板性能的損壞。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
