前言：你知道嗎？FPC軟板不僅可以作為連接器使用，還能應用于可穿戴設備，消費電子產品、醫療設備、工控設備以及智能家居產品中噢。

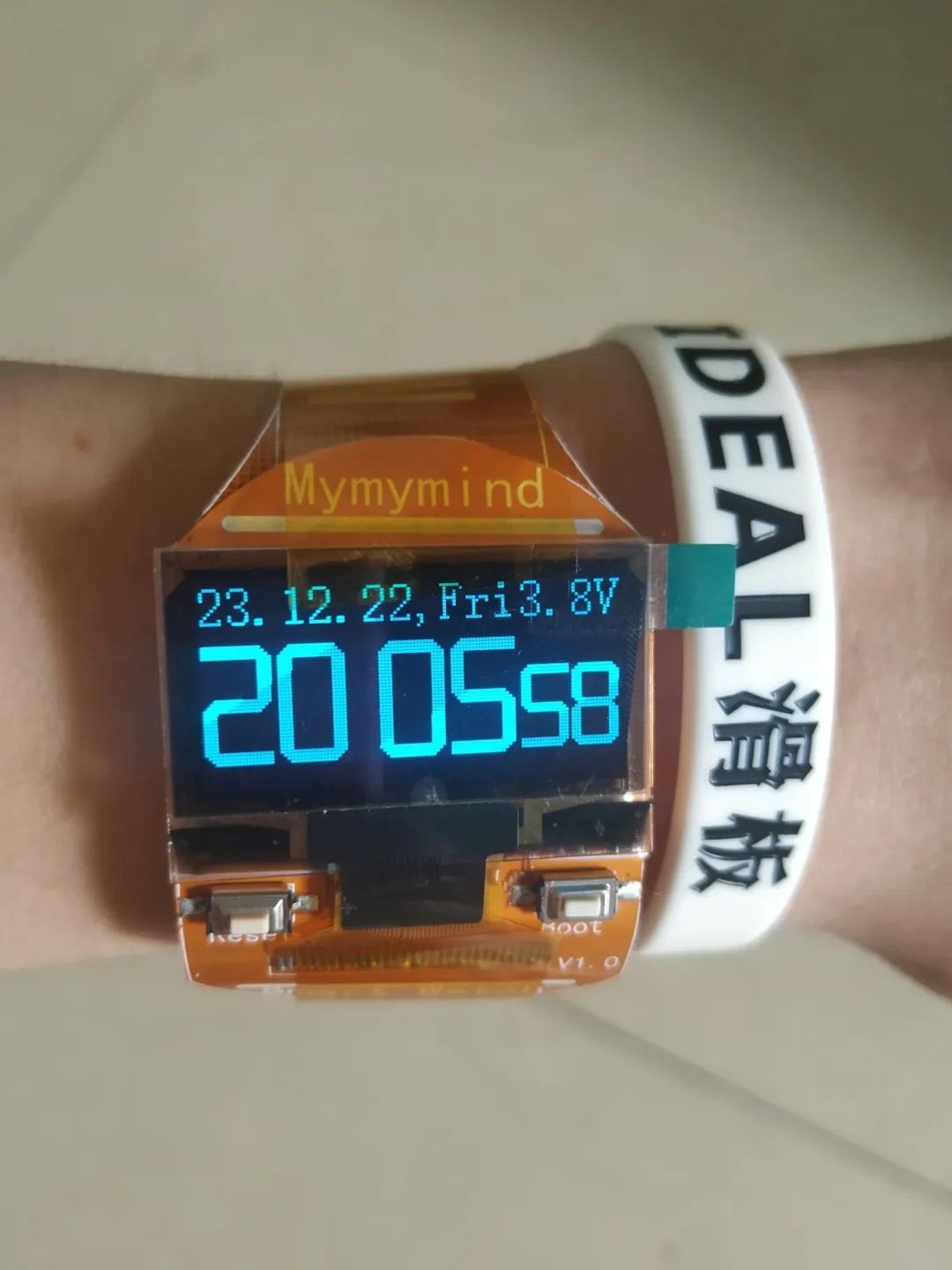

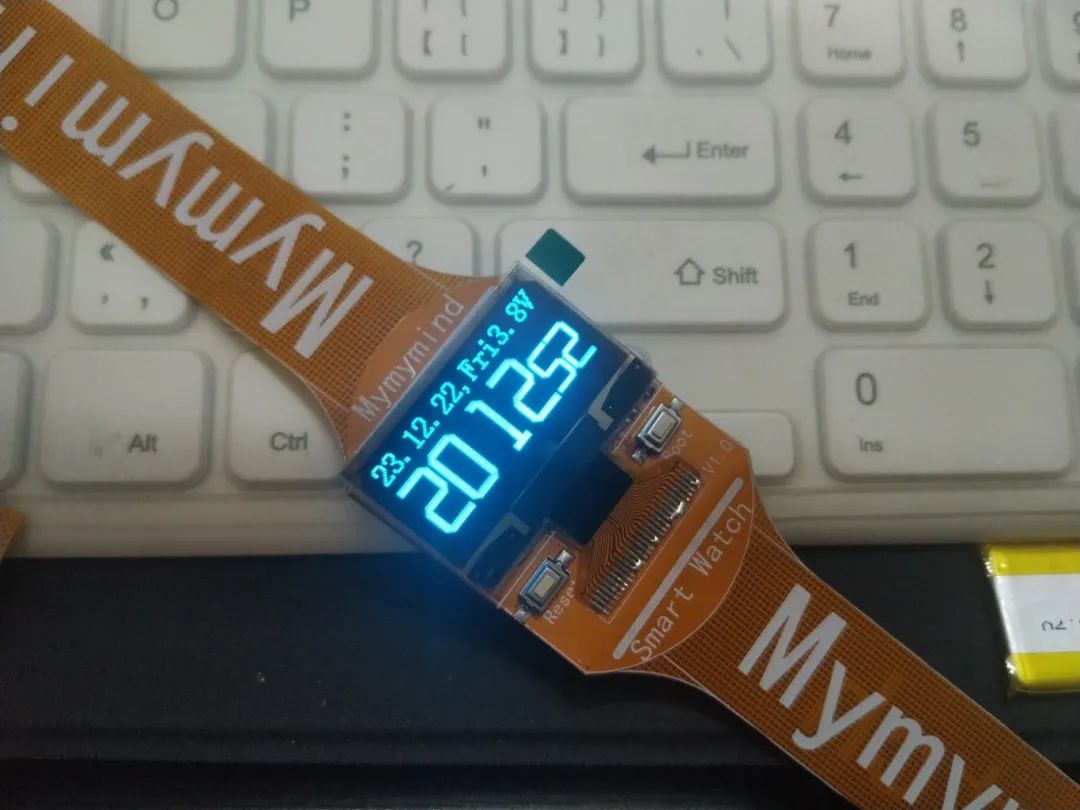

最近有小伙伴在深聯電路“螢火蟲計劃”分享了一款用FPC制作的可穿戴智能手表，能夠折疊戴在手腕上，簡直太酷啦！
工程名稱：FPC手表
工程作者：lovelessing
.jpg)
.jpg)
主控：CH583M，60MHz主頻，512K flash，32K ram，帶藍牙5.0 BLE
屏幕：OLED 12864，4線SPI接口
陀螺儀：ICM20608，SPI&IIC
獨立按鍵：2個
ADC：NTC測溫，電池電壓測量
開發環境：MounRiver Stdio
.jpg)

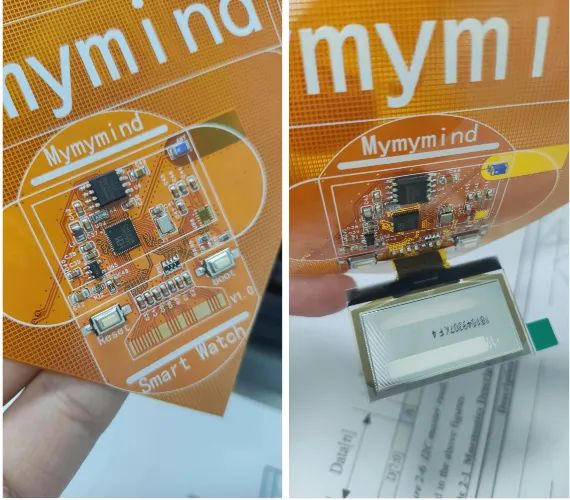

表帶通過焊盤從背面焊接到表盤，鋪銅挖空保證了藍牙信號的傳輸質量
兩個獨立按鍵可以用于下載、復位或者用戶輸入
FPC v1.0原理圖
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
