FPC貼片焊接常見缺陷原因有哪些?

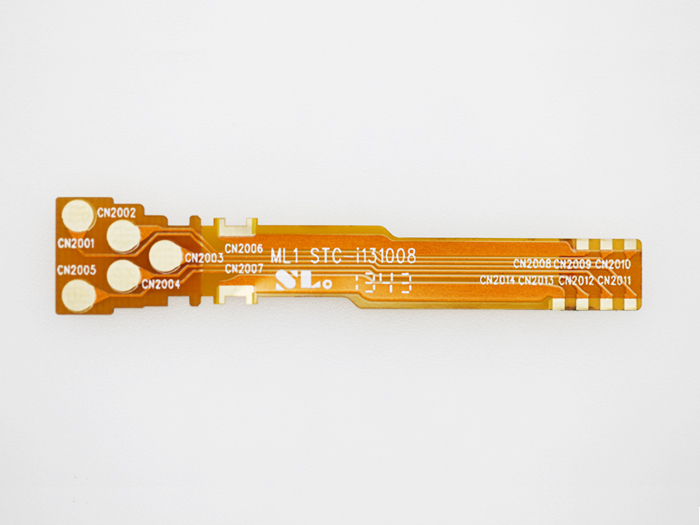

在FPC貼片生產過程中,我們都希望從安裝過程到焊接過程結束,基板的質量都能處于處于零缺陷狀態,但事實上,這是很難實現的。因?yàn)?a href="http://www.jessicahneufeld.com/Products-303.html">FPC貼片生產過程很多,我們不能保證每個過程都不會有一點誤差。
因此,我們?cè)?a href="http://www.jessicahneufeld.com/Products-303.html">FPC貼片生產過程中會遇到一些焊接缺陷。這些焊接缺陷通常是由多種原因造成的。對于每個缺陷,我們應該分析其根本原因,以便在消除這些缺陷時實現目標。
橋接
橋接通常發生在引腳密集的集成電路上或間距較小的芯片元件之間。該缺陷是我們檢驗標準中的主要缺陷,將嚴重影響產品的電氣性能,因此必須予以消除。
產生橋接的主要原因是由于焊膏過量或焊膏印刷后的錯位、塌邊。
焊膏過量
焊膏過量是由于模板厚度和開口尺寸不當造成的。一般選用0.15mm厚的模板。開口尺寸由最小引腳或片狀元件間距決定。
印刷錯位
印刷引腳間距或片狀元件間距小于0.65mm的印制板應采用光學定位,基準點應設置在印制板的對角線上。如果不采用光學定位,定位誤差會導致印刷錯位,造成橋接。
焊膏塌邊
造成焊膏塌邊的現象有以下三種:
1.印刷塌邊
焊膏印刷時邊緣塌陷。這與錫膏的特性、模板和印刷參數設置密切相關:錫膏粘度低,保形性不好,印刷后容易塌陷和橋接;如果模板孔壁粗糙不平,印刷錫膏也容易崩邊、架橋;刮刀壓力過大會對錫膏產生較大的影響,錫膏的形狀會受到破壞,邊緣塌陷的概率會大大增加。
對策:選擇粘度較高的焊膏;采用激光切割模板;降低刮刀壓力。
2.貼裝時的塌邊
當貼片機在貼裝SOP、QFP類集成電路時,其貼裝壓力要設定恰當。壓力過大會使焊膏外形變化而發生塌邊。
對策:調整貼裝壓力并設定包含元件本身厚度在內的貼裝吸嘴的下降位置。
3.焊接加熱時的塌邊
焊接加熱過程中也會發生邊緣塌陷。當印制板組件快速加熱時,焊膏中的溶劑成分將揮發。如果揮發速度過快,焊料顆粒將被擠出焊接區域,在加熱過程中形成邊緣塌陷。
對策:設置適當?shù)暮附訙囟惹€(溫度、時間),并要防止傳送帶的機械振動。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
