軟板廠為您介紹FPC專用模具
軟板廠家使用的模具與傳統線路板廠家的模具有所不同，F(xiàn)PC模具主要根據客戶的尺寸要求以及產量可分為：鋼模與刀模。
一、 刀模

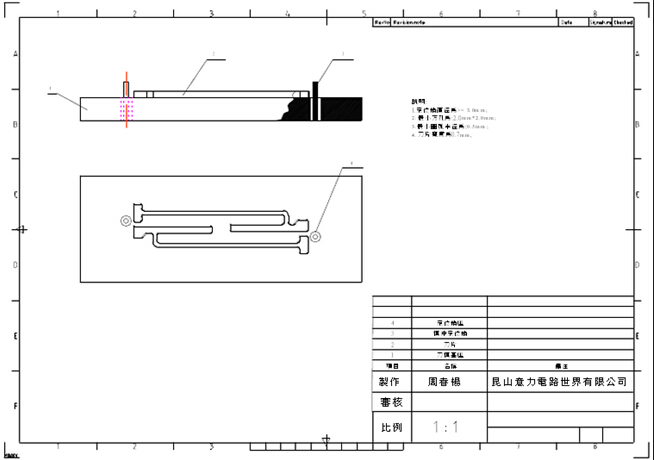

A： 結構如下圖：
B：用途
1. 因?yàn)?a href="http://www.jessicahneufeld.com">FPC線路板不論是基材還是覆蓋膜都有膠的存在， 打樣時不能用普通的CNC進行ROUTING，用CNC進行ROUTING時膠會填充在刀具的切屑刃內造成刀具不利，從而邊上會有毛邊產生，不平整，此時常常用刀模進行FPC線路板樣品的成型處理。
2. 覆蓋膜上常常有圓孔、方孔、長條型窗口，此種覆蓋膜一般尺寸公差要求不高，圓孔一般用CNC鉆孔，方孔與長條型窗口就常常用刀模，如果開鋼模也可以，但成本高一般沒必要。
3. 常常尺寸公差要求在+/-0.2mm時量產也用刀模。
4. 補強片：背膠成型。
二、 鋼模
A：鋼模結構如下圖
B：用途
1. 鋼模常常用在尺寸精度較高的FPC線路板上。
2. 鋼模常常用在量大的FPC線路板上。
3. 一般能用刀模的地方，也能用鋼模，而鋼模價格比刀模貴。
三、 有以下幾個方面刀模與鋼模不能替代。
1. 長條型槽其寬度為0.5mm時只能用刀模，不能用鋼模
2. R角小于0.5mm時需用鋼模 。
3. 圓孔一般不用模具常用CNC鉆孔。
4. 方孔一般尺寸在2mm*2mm以下者用鋼模。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
