從手機到智能家居：指紋模塊軟板的應用領域解析

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：279發布日期：2025-02-17 08:53【大中小】

在了解指紋模塊軟板之前，先來簡單了解一下指紋識別模組吧~

指紋識別模組包含兩個模塊，指紋識別模塊和觸摸喚醒模塊

識別模塊：指紋識別芯片負責采集指紋信息，并將指紋圖像上傳給指紋識別算法芯

片；指紋識別算法芯片負責控制指紋識別芯片的工作狀態，完成指紋注冊、指紋刪

除、指紋匹配等工作。

觸摸喚醒模塊：用于檢測用戶觸摸動作，在系統休眠期間如果檢測到用戶觸摸指紋

識別模組，將發送觸摸喚醒信號(key_out_int)給主控 MCU。

2、為了降低系統的待機功耗，系統在休眠時，指紋識別模塊斷電不工作。觸摸喚醒模塊

常供電，正常工作，此時觸摸喚醒模塊的驅動信號打到喚醒 KEY_PAD(集成在 sensor 里)

上，進行觸摸喚醒檢測；

3、用戶觸摸 SENSOR 表面后（金屬 ring 只有裝飾作用，無功能，接地），觸摸喚醒模塊

輸出中斷信號至主控 MCU，主控 MCU 被喚醒以后，對指紋識別模塊上電，指紋識別算法

芯片完成初始化，進行指紋匹配。指紋匹配完成后，主控 MCU 控制指紋模塊斷電，隨后系

統進入休眠模式，等待下一次人手觸摸

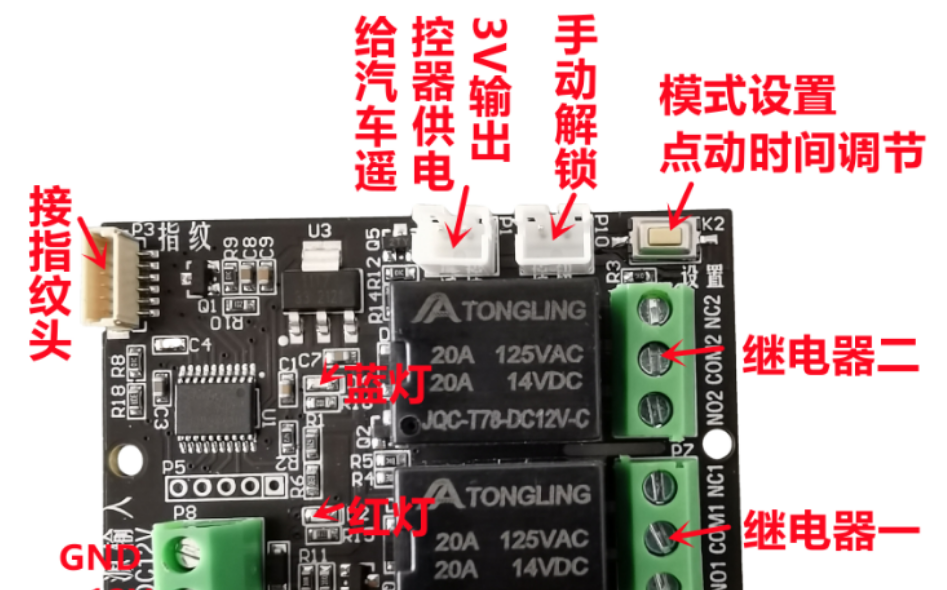

指紋模塊FPC關于指紋模塊基本概述

1、控制板支持12V電壓輸入，DC9V-DC15V都兼容（+為正極，-為負極）；

2.常規指紋頭標配50容量用戶，高檔金屬頭標配300容量，如需更大容量，需要聯系廠家。

3.錄制的指紋信息和設置的點動時間、繼電器模式等斷電后不會丟失。

4.低功耗待機電流50ua，適合電池長時間工作。

在數字化浪潮的推動下，指紋識別技術早已不再是科幻電影中的場景，而是真真切切地融入了我們的日常生活。而在這項技術背后，指紋模塊軟板扮演著至關重要的角色。

指紋模塊軟板如同一位幕后英雄，以其輕薄靈動、高精度、高可靠性的特點，為各種設備賦予了安全便捷的指紋識別功能。

從智能手機到智能門鎖，指紋模塊軟板的應用領域正在不斷拓展，為人們的生活帶來更多便利和安全。

1. 智能手機：解鎖支付，一指搞定

智能手機是 fingerprint 模塊軟板最早也是應用最廣泛的領域。從最初的 home 鍵指紋識別，到如今的屏下指紋識別，fingerprint 模塊軟板不斷迭代升級，為用戶帶來更便捷、更安全的解鎖和支付體驗。

便捷性：無需記憶復雜密碼，輕輕一觸即可解鎖手機，完成支付，極大地提升了用戶體驗。

安全性：指紋具有唯一性和不可復制性，相比傳統密碼更加安全可靠，有效保護用戶隱私和財產安全。

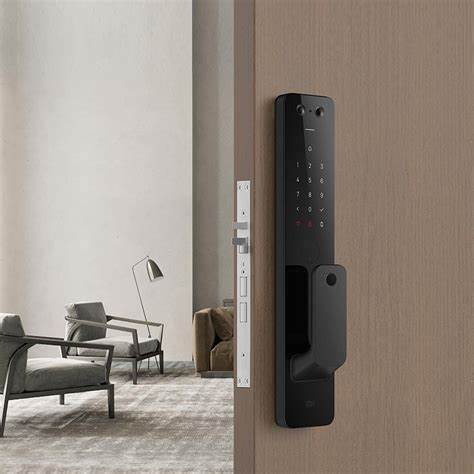

2. 智能門鎖：告別鑰匙，安全升級

智能門鎖是 fingerprint 模塊軟板另一個重要的應用領域。與傳統機械鎖相比，智能門鎖更加安全便捷，而 fingerprint 模塊軟板則為智能門鎖提供了可靠的指紋識別解決方案。

安全性：指紋識別可以有效防止鑰匙丟失或被復制帶來的安全隱患，提升家庭安全等級。

便捷性：無需攜帶鑰匙，輕輕一按即可開門，尤其方便老人和小孩使用。

智能化：可與智能家居系統聯動，實現遠程開門、記錄開門信息等功能，提升生活品質。

3. 智能家居：打造安全便捷的智能生活

隨著物聯網技術的發展，fingerprint 模塊軟板也逐漸應用于更多智能家居設備中，為用戶打造更加安全便捷的智能生活體驗。

智能保險箱：指紋識別解鎖，安全可靠，守護貴重物品。

智能門禁系統：指紋識別進出，方便管理，提升安全性。

智能辦公設備：指紋識別登錄，保護商業機密，提高辦公效率。

FPC廠講指紋模塊軟板作為指紋識別技術的核心部件，其應用領域正在不斷拓展，為人們的生活帶來更多便利和安全。相信隨著技術的不斷進步，指紋模塊軟板將在未來發揮更加重要的作用，為構建智慧城市、打造智能生活貢獻力量。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
