指紋模塊軟板在加工時為什么會產生錫珠？

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1204發布日期：2024-09-29 08:57【大中小】

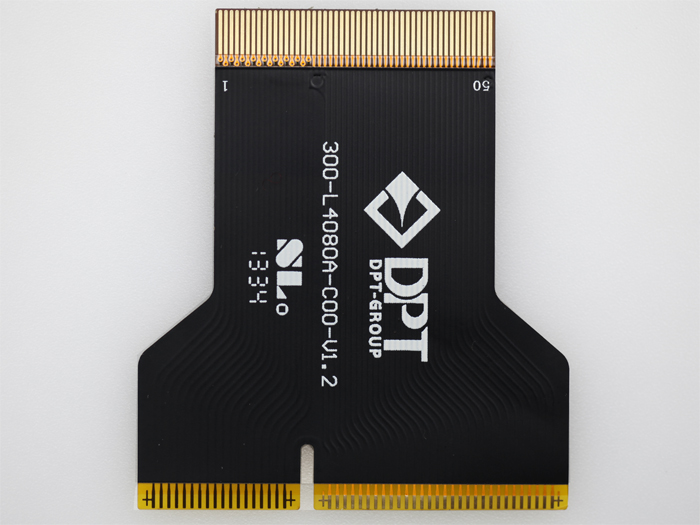

指紋模塊軟板在加工時，有時會不可避免的產生錫珠，這些可能會直接影響到產品的最終質量，因此需要引起注意。

SMT加工產生錫珠的原因

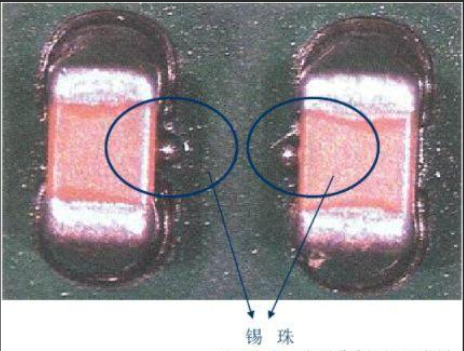

一、錫珠主要出現在芯片電阻和電容元件的一側

錫珠主要出現在芯片電阻和電容元件的一側，有時出現在貼片的IC引腳附近。錫珠不僅影響板級產品的外觀，更重要的是，由于指紋模塊軟板上元件的密度大，在使用過程中存在短路的風險，從而影響了電子產品的質量。產生錫珠的原因很多，通常是由一種或多種因素引起的，因此有必要做好預防和改善措施，以控制錫珠。

二、錫膏可能是由于各種原因，如塌陷，擠壓超出印刷錫膏

錫珠是指焊前錫膏中的一些大錫球，錫膏可能是由于各種原因，如塌陷，擠壓超出印刷錫膏，在焊接過程中，超出錫膏未能在焊接和焊接過程中錫膏板融化并相互獨立，在組件本體或焊盤附近形成。

三、將焊盤設計為方形芯片元件，如果存在更多的錫膏，很容易產生焊珠

FPC廠發現，大多數焊珠出現在芯片元件的兩側，例如，將焊盤設計為方形芯片元件，在印刷錫膏后，如果存在更多的錫膏，很容易產生焊珠。與焊墊部分融合的焊膏不會形成焊珠。

但是當焊料量增加時，元素會向本體(絕緣體)下面的組件中的焊膏施加壓力，在回流焊接過程中會發生熱熔，因?yàn)楸砻婺軐⒑父嗳诨汕驙睿哂薪M件上升的趨勢，但是這種微小的力是在錫珠冷卻期間形成的，在兩側的各個元件之間都具有重力，并且使焊接板分離。如果元件重力很大，并且擠出了更多的焊膏，它甚至?xí)纬啥鄠€(gè)焊珠。
