怎樣合理的設計軟板
在電子產品生產中經常會用到電路板，企業的目的是為了減少生產成本，那么在哪些情況下應該使用FPC軟板設計構造，哪些情況下使用軟板不急合算呢！
軟板廠家生產過程中工程師要考慮的很多，既能合理的布線又能最大限度減少生產時所需的成本。選擇FPC軟板大量組裝是一門技術，一般FPC排線，導線連對接，對樣本與實驗用途比較合適。fpc軟板成本主要是線路的面積，對于FPC排線和導線而言主要成本是線的數量和長度。當許多的線路在小面積下運行時，fpc軟板則是因?yàn)閱挝贿B線成本較低而會勝出。如果就只有幾條線路進行長距離的連接，則導線或者排線是好的選擇。
如果設計工程師關心的是大量生產的組裝成本，fpc軟板是必然需要的零件。如果能提供制作產品的資訊，并在前端進行工程、工具成本控管，軟板有機會成為低組裝成本技術。fpc軟板成本會因?yàn)槔寐试黾优c設計調整而降低，低成本可能來自于后續因素：
1.fpc軟板被用在各種等級的互連：元件至元件、多元件間、片對片；
2.板面上所有硬體如：連接器、較大元件都可以采用軟板連接；
3.fpc軟板允許大量端子設計；
4.fpc軟板設計可以事先進行最終電性測試.

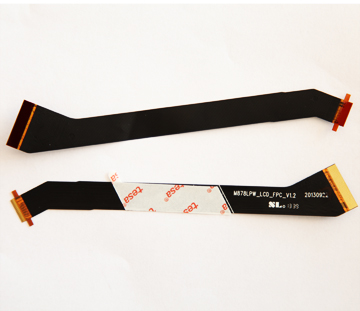

.jpg)

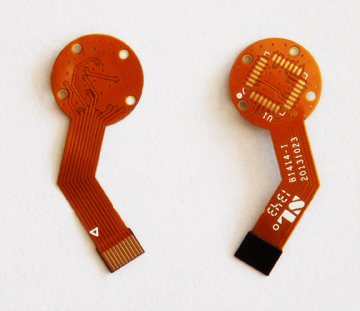

使用FPC軟板的目的是為了降低連接成本并提升性能。用于大零件間連接的三種普遍結構性產品是：排線串接、軟板與印刷線路板，而其中最普遍使用并且具有比較大的彈性的測試軟板。fpc軟板與pcb硬板，兩者都是高度工程化并且能量產的互聯產品，他們都具有低組裝成本穩定轉換功能性優勢。電路板具有比較好的元間支撐能力，這是它的重要特征。如果元件不太重，則軟板也可以利用局部補強來提供這種功能。
在多種應用的表現上，fpc柔性線路板明顯優于pcb線路板，因?yàn)樗梢源钆洚a(chǎn)品外觀幾何形狀變動需求，適應最極端的立體布局與組合形式，同時可以利用彈性連接吸收沖動與振動。多數軟板也有優于排線的表現，如：硬式磁碟機必須有嚴格的撓曲壽命與扭力規格，軟板就是唯一選擇。至于朝向更小的元件發展勢方面，快速滲入COB等級產品、輕薄需求技術、多層微連接技術，F(xiàn)PC多層柔性板在這些領域都可以展現其特有的優勢。
