汽車軟板廠之STM32F1單片機TFT屏調試筆記

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3368發布日期：2020-07-13 10:35【大中小】

STM32F1系列單片機有多種外設，外設配置方式比較一致，一般是使能外設所在GPIO口時鐘、使能外設的時鐘，在禁止外設的情況下配置外設的時序以及中斷和DMA等。大部分的外設配置相對簡單，但是FSMC接口因?yàn)榕渲帽容^復雜，往往讓一些初學者一頭霧水。汽車軟板廠記錄了在STM32F103ZET6的FSMC接口配置調試TFT LCD屏相關注意事項。

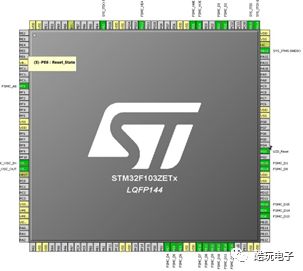

1 FSMC接口GPIO配置

/** FSMC GPIOConfiguration PF0 ------> FSMC_A0 ------> LCD_RS: 0: Reg,1:Data PE7 ------> FSMC_D4 PE8 ------> FSMC_D5 PE9 ------> FSMC_D6 PE10 ------> FSMC_D7 PE11 ------> FSMC_D8 PE12 ------> FSMC_D9 PE13 ------> FSMC_D10 PE14 ------> FSMC_D11 PE15 ------> FSMC_D12 PD8 ------> FSMC_D13 PD9 ------> FSMC_D14 PD10 ------> FSMC_D15 PD14 ------> FSMC_D0 PD15 ------> FSMC_D1 PD0 ------> FSMC_D2 PD1 ------> FSMC_D3 PD4 ------> FSMC_NOE ------> LCD_RD Default：1，Value：0 PD5 ------> FSMC_NWE ------> LCD_WR Default：1，Value：0 PG12 ------> FSMC_NE4 ------>LCD_CS Default：1，Value：0

2 初始化FSMC時序

/* FSMC initializationfunction */ FSMC_NORSRAM_TimingTypeDef Timing;SRAM_HandleTypeDef hsram1;
hsram1.Instance = FSMC_NORSRAM_DEVICE; hsram1.Extended =FSMC_NORSRAM_EXTENDED_DEVICE; /* hsram1.Init */hsram1.Init.NSBank = FSMC_NORSRAM_BANK4;hsram1.Init.DataAddressMux =FSMC_DATA_ADDRESS_MUX_DISABLE;hsram1.Init.MemoryType=FSMC_MEMORY_TYPE_NOR;hsram1.Init.MemoryDataWidth =FSMC_NORSRAM_MEM_BUS_WIDTH_16;hsram1.Init.BurstAccessMode =FSMC_BURST_ACCESS_MODE_DISABLE;hsram1.Init.WaitSignalPolarity =FSMC_WAIT_SIGNAL_POLARITY_LOW;hsram1.Init.WrapMode =FSMC_WRAP_MODE_DISABLE;hsram1.Init.WaitSignalActive =FSMC_WAIT_TIMING_BEFORE_WS;hsram1.Init.WriteOperation =FSMC_WRITE_OPERATION_ENABLE;hsram1.Init.WaitSignal =FSMC_WAIT_SIGNAL_DISABLE;hsram1.Init.ExtendedMode =FSMC_EXTENDED_MODE_DISABLE;hsram1.Init.AsynchronousWait =FSMC_ASYNCHRONOUS_WAIT_DISABLE;hsram1.Init.WriteBurst =FSMC_WRITE_BURST_DISABLE; /* Timing */ Timing.AddressSetupTime = 0x04; Timing.AddressHoldTime = 0x02; Timing.DataSetupTime = 0x08; Timing.BusTurnAroundDuration = 0x00; Timing.CLKDivision = 0x00; Timing.DataLatency = 0x00; Timing.AccessMode = FSMC_ACCESS_MODE_B; 后面數值決定讀寫屏快慢。

FPC小編注意點：
1 因?yàn)镾TM32的地址是32bit的，數據是按照8bit組織的，如果lcd的數據選擇8bit的話，地址A0就是正常的輸出，如0x60000000輸出A0=0； 0x6000 0001輸出A0=1；對應數據是byte；如果lcd的數據選擇16bit的話，地址A0就，如0x60000000輸出A0=0；而0x60000002對應A0=1；對應數據是word，也就是說每?jī)蓚€(gè)原來基于byte結構的地址對應一個地址線上實際的word長度的地址；

#define Bank1_LCD_D   ((uint32_t)0x6C000002)    //DispData ADDR#define Bank1_LCD_C   ((uint32_t)0x6C000000)   //DispReg ADDR
void LCD_WR_REG(uint16_t index){       *(__IOuint16_t *) (Bank1_LCD_C) = index;}
uint16_t LCD_READ_DATA(void){       uint16_ta = 0;        a=*(__IOuint16_t *) (Bank1_LCD_D); //L        return a;}

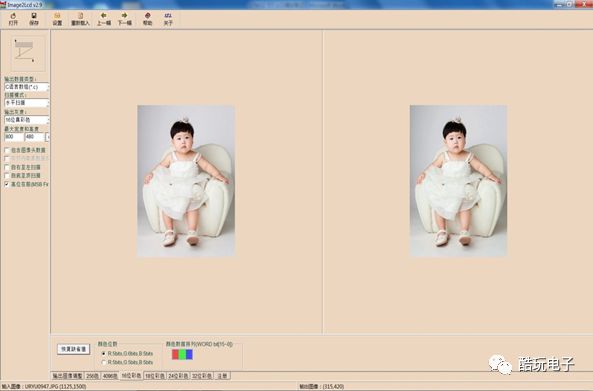

軟板廠: Image2LCD軟件轉換時注意掃描方式和數據位寬度，以及高低為順序。

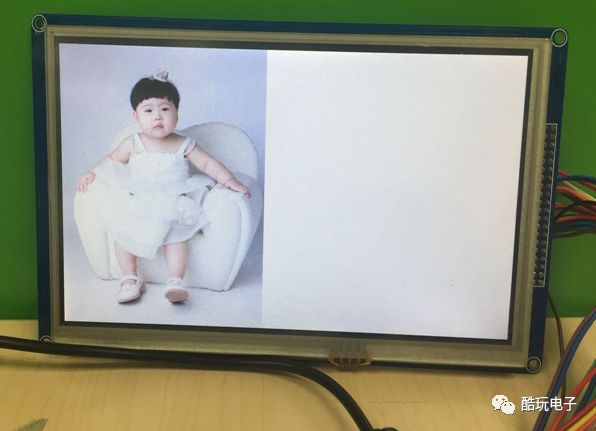

實際效果：
