柔性電路板教你色環電阻該如何識別

文章來源：互聯網作者：李萍查看手機網址

掃一掃！

掃一掃!

人氣：10960發布日期：2015-10-17 05:58【大中小】

記得小編讀書那會學的專業是電子信息技術工程應用，很長的一個名字，當時的課堂上要手動焊接并組裝，這可難倒了我們一群沒見識的小孩，一直到今天進入了柔性電路板廠，在看到柔性電路板貼片時，小編還是沒有搞明白如何分辨色環電阻，那么下面就跟柔性電路板廠家一起來學習下吧?。。?/span>

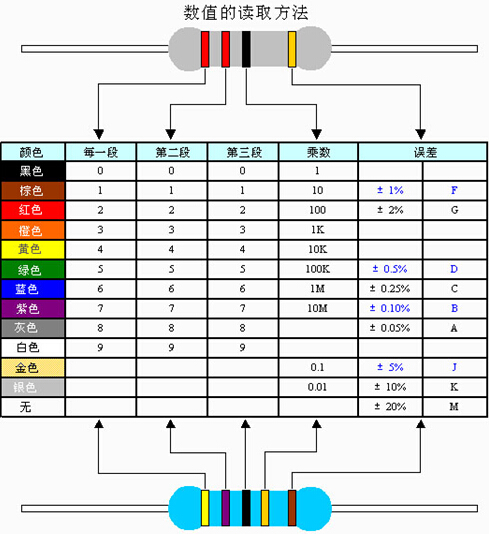

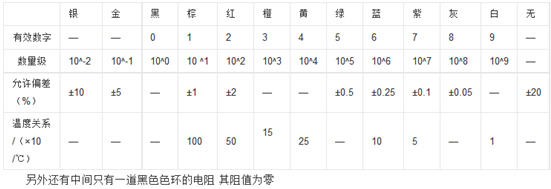

色環電阻識別方法是指電阻上面用了四道色環或者五道色環或者六道色環來表示電阻值 ?？梢詮娜我饨嵌纫淮涡缘淖x取代表電阻值的顏色信息。

柔性電路板

識別的技巧有三種：

1、先找標志誤差的色環，從而排定色環順序。最常用的表示電阻誤差的顏色是：金、銀、棕，尤其是金環和銀環，一般絕少用做電阻色環的第一環，所以在電阻上只要有金環和銀環，就可以基本認定這是色環電阻的最末一環。

2、棕色環是否是誤差標志的判別。棕色環既常用做誤差環，又常作為有效數字環，且常常在第一環和最末一環中同時出現，使人很難識別誰是第一環。在實踐中，可以按照色環之間的間隔加以判別：比如對于一個五道色環的電阻而言，第五環和第四環之間的間隔比第一環和第二環之間的間隔要寬一些，據此可判定色環的排列順序。

3、在僅靠色環間距還無法判定色環順序的情況下，還可以利用電阻的生產序列值來加以判別。比如有一個電阻的色環讀序是：棕、黑、黑、黃、棕，其值為：100×10000=1MΩ誤差為1%，屬于正常的電阻系列值，若是反順序讀：棕、黃、黑、黑、棕，其值為 140×1Ω=140Ω，誤差為1%。顯然按照后一種排序所讀出的電阻值，在電阻的生產系列中是沒有的，故后一種色環順序是不對的。
