在柔性線路板的制作過程中，你可能會覺得字符工序的要求不是很嚴格。你錯了，字符若是沒有印在對應的位置，那么就會存在字符上PAD，或是位置錯亂，這樣在SMT的時候就會找不到對應的打件位置。在這里，fpc生產廠家教你字符印刷中需要注意哪些，讓你輕松搞定字符印刷~

fpc生產廠家

A.網版固定：將網版用活頁鍵或專用夾具固定在底座或工作臺上，網版平放時使絲網面距定位板3-5mm左右。
B.定位：待印板用直角定位的方法或銷釘定位法（一般使用2個定位片）放置在定位板，上，使其固定不偏移，然后放下網框，調整定位旋鈕，使印制板外形與網版大致重合，在對位時應先以定位孔或定位線進行初步定位,然后再以焊盤為準,調至最佳位置。(手印機臺右方旋鈕控制機臺左右方向移動,機臺前方旋鈕為控制機臺前后方向移動,前下方旋鈕為控制機臺旋轉旋鈕)。
C﹑調試：根據流程卡要求確定生產流程和選擇油墨，放下網框，將油墨倒入網框內的絲網中，然后選擇長度合適的刮刀進行試印樣板，并對定位作細調，直至準確為止。定位準確，旋緊機臺的固定裝置，將待印板面貼上透明字符對位膜試印首板。
D﹑試?。粚①N了透明字符對位膜的板印出并檢查，看是否有偏位現象，如果有須重新微調，撕掉舊膜貼上新字符對位膜再印，重復試印直到合格為止。

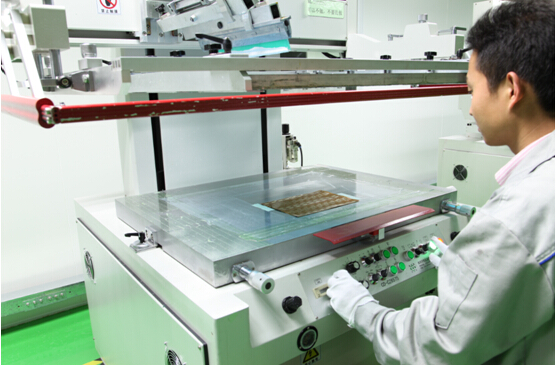

E﹑網印（手?。喊驯砻嫣幚磉^的印制板放置在固定位置上，放下網框，然后雙手拿住刮刀，以50°- 60°的傾角用均勻的力在刮印網面上從前向后或從后向前刮印。使印料受到刮板壓力透過印網孔，印到印制板上，刮板經過后，絲網靠自身張力復原，刮印結束后，掀開網框，并刮回封網印料，取出網印完畢的板檢查網印質量，合格后放在架子上，放置15min后烘板。
F﹑網?。C?。汗蔚督嵌瘸释?ldquo;八”字型，通常在20-30 度之間,可根據實際需要選擇印刷次數。
