柔性線路板SMT工藝構成要素

文章來源：網絡部作者：李萍查看手機網址

掃一掃！

掃一掃!

人氣：6462發布日期：2015-04-24 09:13【大中小】

作為做板和SMT一條龍服務的柔性線路板廠，深聯電路有一套自己的SMT工藝流程，那么就讓柔性線路板廠家為你介紹下SMT的基本工藝吧！
柔性線路板在SMT時其基本工藝構成要素如下：
絲印(或點膠)--> 貼裝 --> (固化) --> 回流焊接 --> 清洗 --> 檢測 --> 返修
絲?。浩渥饔檬菍⒑父嗷蛸N片膠漏印到PCB的焊盤上，為元器件的焊接做準備。所用設備為絲印機(絲網印刷機)，位于SMT生產線的最前端。
點膠：它是將膠水滴到PCB的的固定位置上，其主要作用是將元器件固定到PCB板上。所用設備為點膠機，位于SMT生產線的最前端或檢測設備的后面。
貼裝：其作用是將表面組裝元器件準確安裝到PCB的固定位置上。所用設備為貼片機，位于SMT生產線中絲印機的后面。
固化：其作用是將貼片膠融化，從而使表面組裝元器件與PCB板牢固粘接在一起。所用設備為固化爐，位于SMT生產線中貼片機的后面。
回流焊接：其作用是將焊膏融化，使表面組裝元器件與PCB板牢固粘接在一起。所用設備為回流焊爐，位于SMT生產線中貼片機的后面。
清洗：其作用是將組裝好的PCB板上面的對人體有害的焊接殘留物如助焊劑等除去。所用設備為清洗機，位置可以不固定，可以在線，也可不在線。
檢測：其作用是對組裝好的PCB板進行焊接質量和裝配質量的檢測。所用設備有放大鏡、顯微鏡、在線測試儀(ICT)、飛針測試儀、自動光學檢測(AOI)、X-RAY檢測系統、功能測試儀等。位置根據檢測的需要，可以配置在生產線合適的地方。

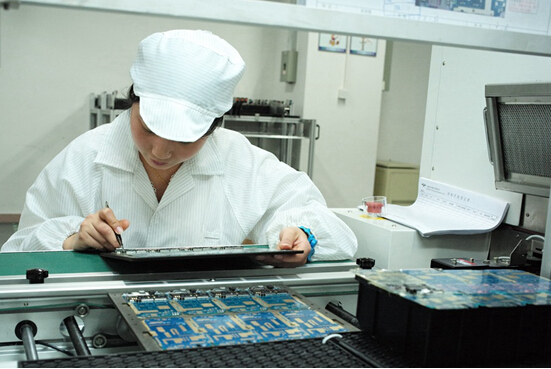

以下是深聯員工正在SMT線上
